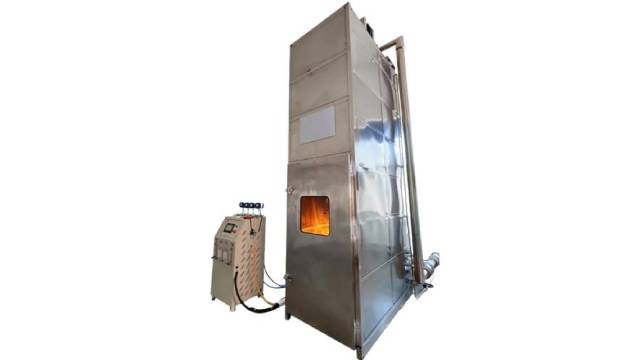

成束電線電纜垂直燃燒試驗機是上海千實精密機電科技有限公司自主研發生產的測試設備，用于檢測垂直安裝的成束電纜或光纜在規定條件下抑制火焰垂直蔓延能力的儀器，是電力電纜、控制電纜、光纜等成束電線電纜燃燒試驗的裝置。

　　設備由試驗箱、電器控制系統、空氣源、引燃源流量控制系統(丙烷燃?xì)夂涂諝鈮嚎s氣體)、鋼梯、滅火裝置、排放物凈化裝置等組成。

　　符合標準：

　　UL 1685 電線電纜和光纜垂直燃燒和煙霧釋放試驗

　　GB/T 19666-2019 阻燃和耐火電線電纜或光纜通則 表4規定要求

　　GB/T 18380.31-2022 電纜在火焰條件下的燃燒試驗 第31部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗試驗裝置

　　GB/T 18380.32-2022 電纜和光纜在火焰條件下的燃燒試驗 第32部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗AF/R類

　　GB/T 18380.33-2022 電纜和光纜在火焰條件下的燃燒試驗 第33部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗A類

　　GB/T 18380.35-2022 電纜和光纜在火焰條件下的燃燒試驗 第35部分：垂直安裝的成束電線電纜火焰垂直蔓延試驗C類

　　GB/T 18380.36-2022 電纜和光纜在火焰條件下的燃燒試驗 第36部份：垂直安裝的成束電線電纜火焰垂直蔓延試驗D類

　　IEC 60332-3-10 電纜和光纜在火焰條件下的燃燒試驗 垂直安裝的成束電線電纜火焰垂直曼延試驗

　　IEC 60332-3-21 成束電線或電纜垂直火焰分布下燃燒試驗AF/R類試驗

　　IEC 60332-3-22 成束電線或電纜垂直火焰分布下燃燒試驗A類試驗

　　IEC 60332-3-23 成束電線或電纜垂直火焰分布下燃燒試驗B類試驗

　　IEC 60332-3-24 成束電線或電纜垂直火焰分布下燃燒試驗C類試驗

　　IEC 60332-3-25 成束電線或電纜垂直火焰分布下燃燒試驗D類試驗

　　技術參數：

　　1、工作電壓：AC220V±10%、50Hz

　　2、恒溫溫度：(20±5)℃

　　3、空氣流量：0～30 m3/min 可調

　　4、燃燒氣源：丙烷(液化石油氣)

　　5、流量范圍：2.2～25 L/min，精度：0.5L/min

　　6、計時精度：0～120min 可設定

　　7、風速計測量范圍：0～30 m/s

　　8、箱體觀測窗：耐火玻璃(5mm厚)

　　9、鋼梯尺寸(豎直)：500(w)×3,500(H)

　　10、寬型鋼梯尺寸：800(w) × 3,500(H)

　　11、燃燒面尺寸：(L)257× (w)4.5m

　　12、熱源為帶型丙烷燃燒器噴燈，配有venturi混合器，孔中心距：3.2mm

　　13、智能化控制、電子點火、自動計時

　　14、風輪式風速儀

　　15、氣體流量控制(帶保護裝置)

　　16、計時精度：±0.1s

　　17、測溫裝置：數顯溫度表、K型溫度傳感器

　　18、總重：約500kg

　　19、不銹鋼燃燒試驗箱體的尺寸：≥8立方米，設備外型尺寸：1,200±100(W) × 2,200±100(D) × 4,000±100(H)mm
